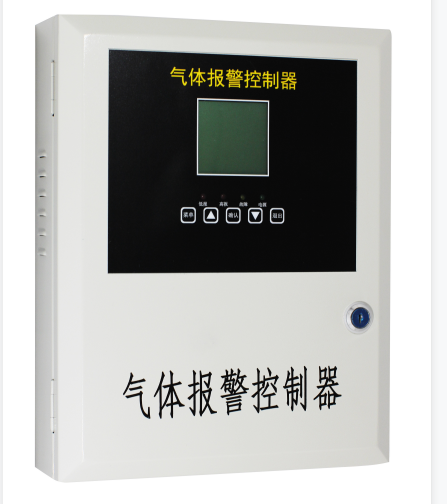

FC3000氣體報警控制器

FC3000氣體報警控制器技術參數：

信號輸入：1～32路 4～20mA，同時RS485輸入，可接255個探頭

輸出信號：以太網、RS485（標準MODBUS協議）、4-20mA（4路、8路可選）

顯示范圍：數字 0～99999

分 辨 率：1、0.1、0.01、0.001可選

顯示精度：±0.1%FS

顯示方式：高清液晶屏，四路同時顯示或大字體單通道循環顯示，超過四路

          自動或手動翻屏循環顯示

控制回路：標準為4路，1路公共輸出，可選8路、12路、16路控制輸出

報警方式：聲光報警，三級報警，每一回路可單獨設定高、低限報警值

輸出控制：標準為4組繼電器觸點輸出 (常開/常閉), 觸點容量3A ,32VDC

          或3A ,220VAC，一組公共報警輸出，觸點容量12A ,32VDC或7A ,240VAC，

自動檢測：線路斷/短路檢測、探測器各種狀態，功能檢測等

工作溫度：-40℃～+70℃

相對濕度：0～95%RH，非凝露場合使用，防水濺和短時間雨淋，可訂制戶外完全防潮、防雨型。

電    源：220VAC/50Hz或24VDC,2A，24VDC,5A、24VDC,10A 可選，根據探頭的數量來選擇

最大功耗：2.5W/路

備用電源：DC24V 5Ah（選配）

尺    寸：330 *270 *100mm（8通道），壁掛式安裝

FC3000氣體報警控制器技術參數產品特點：

●3.5寸高清液晶屏顯示，中英文操作界面可切換（默認中文界面）

●可連接各種氣體檢測儀、溫濕度變送器、壓力變送器、風速變送器、粉塵檢測儀等4-20mA信號，

●單位可選：PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s

●4-20mA與RS485可同時輸入；數據輸出支持標準MODBUS協議

  選配：8路4-20mA輸出、以太網模塊、上位機電腦監控軟件、RS485/RS232轉換器、USB-RS232連接線（沒有串口的電腦需選配此項）

●模塊化結構設計，標準通道為1路（最多32路）4-20mA輸入信號，同時可接255路RS485輸入信

  號，更多通道輸入信號可訂做 ，控制器與控制器之間可以互相通訊。

●氣體報警控制器具有數據記錄功能，標準容量10萬條，更大容量可訂制。存儲時間間隔任意設置，

  記錄時間、濃度值、報警信息等，可設置記錄實時濃度或只記錄報警信息，默認設置為只記錄報警

  信息。支持SD卡存儲或U盤存儲，支持本機查看所有記錄、選擇性查看記錄、刪除記錄。

●三種顯示模式可切換：每屏顯示6通道濃度、大字體循環顯示單通道的濃度、實時曲線，各通道之間

  自動循環或手動循環可切換，可設置是否顯示最大值、最小值、氣體名稱，可查看歷史記錄曲線圖。

●氣體報警控制器連電腦監控功能，可連接電腦通過上位機軟件24小時連續監控實時濃度，在電腦上

  自動存儲數據、電腦報警（需配音箱），或通過上位機軟件讀取某個探頭或全部探頭里存儲的記錄并

  進行數據分析，可顯示最大值、最小值、平均值、歷史曲線、實時曲線等功能，可以數據導出或打印

●氣體報警控制器遠程傳輸功能，控制器可以把現場探頭的實時濃度通過有線（2000米以內）

  選配：以太網傳輸或無線傳輸功能（2公里、5公里、不限距離可選），通過2芯數據線（有線傳輸）、

  局域網、互聯網或無線傳輸網將數據上傳到監控中心、環保局、其他監控設備，然后再通過上位機軟件  進行數據顯示、存儲、分析，或使用通訊協議自定義讀取數據。

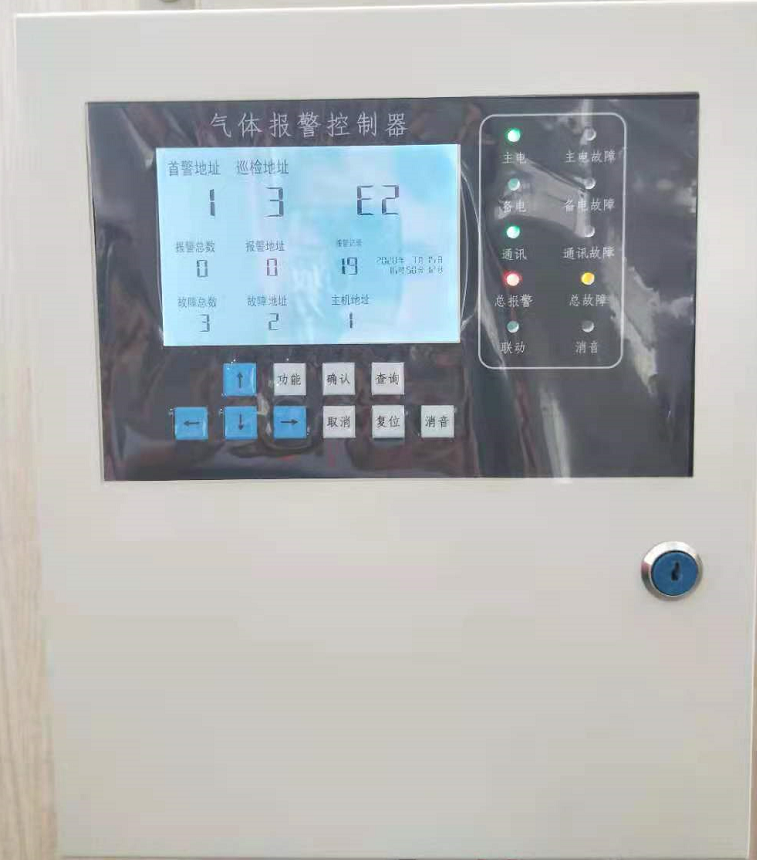

FC3000型氣體探測器控制器是本公司開發的高新技術產品，采用高集成度單片機作為控制管理核心，可以與本公司研制的FC3000型等MODBUS485總線信號輸出的可燃/有毒可燃氣體探測器相配接，最大可一臺主機帶256臺探測器，組成功能強大的氣體報警控制系統。

控制器嚴格遵循國家標準GB16808-2008《可燃氣體報警控制器技術要求及實驗方法》嚴格設計而成，具有高穩定性，低功耗，抗干擾性強等特點；該儀器可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃氣體的各個行業，是保證財產和人身安全的理想控制器。

控制器主要功能

l 液晶屏幕顯示

l 界面清晰友好，操作簡便

l 直觀、準確的顯示可燃、有毒氣濃度及故障

l 可手動設置濃度比例、高低報數值和清零等功能

l 具有設備故障、報警、聲光指示等功能

l 最多可以連接256多個探測器

l 可手動控制哪一通道顯示、鎖定通道、消音等功能

l 大氣壓力：86kpa—106kpa

l 接收MODBUS485總線信號功能

l 顯示方式       液晶顯示

l 報警方式       聲光報警

l 低限報警       25%LEL

l 高限報警       50%LEL

l 響應時間       ＜30s

l 報警音量       ＞65dB

l 電源           AC220V±15%    50HZ

l 功耗           12W

l 使用環境       溫度：—10℃10℃~50℃50℃

l 濕度：         ≤93%RH

l 輸入接口       二線、四線線制

l 示值誤差       ≤±3%FS

l 外形尺寸       350×250×100mm

l 安裝方式       壁掛式
